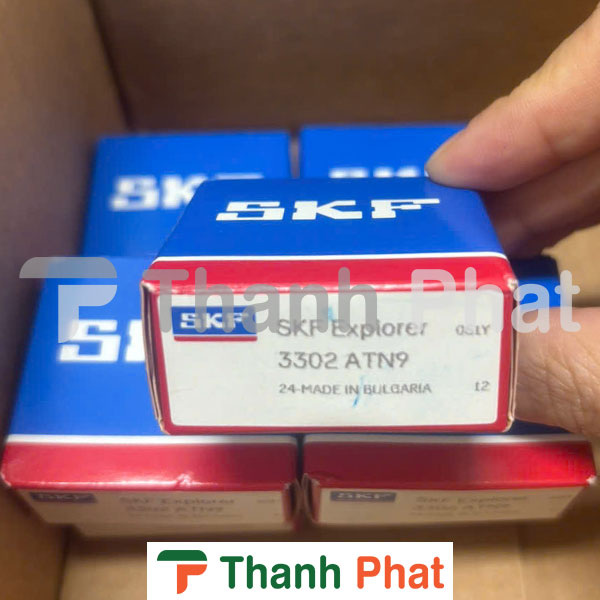

Vòng bi SKF 3302 ATN9 là vòng bi tiếp xúc góc hai dãy (Double Row Angular Contact Ball Bearing), được thiết kế tương đương với cặp vòng bi tiếp xúc góc một dãy lắp back-to-back, nhưng chiếm ít không gian trục hơn. Nhờ đó, sản phẩm vừa tiết kiệm diện tích lắp đặt, vừa đảm bảo khả năng chịu tải trọng cao trong cả hướng tâm và hướng trục.
Với thiết kế hiện đại, lồng nhựa ATN9 giúp giảm ma sát, tăng tuổi thọ, đồng thời vận hành êm ái ngay cả trong điều kiện tốc độ cao. Đây là một trong những mã vòng bi SKF được tin dùng trong nhiều ngành công nghiệp cơ khí, chế tạo máy, và truyền động công suất lớn.
THÔNG SỐ KỸ THUẬT
Kích thước
| Đường kính lỗ | mm |
| Đường kính ngoài | 42 mm |
| Chiều rộng | 19 mm |
| Góc tiếp xúc | 30 ° |
Hiệu suất
| Tải trọng động cơ bản danh định | 15.1 kN |
| Tải trọng tĩnh cơ bản danh định | 9.3 kN |
| Tốc độ tham khảo | 18 000 r/min |
| Tốc độ giới hạn | 16 000 r/min |
Tính năng
| Kiểu tiếp xúc | Tiếp xúc tiêu chuẩn (tiếp xúc hai điểm) |
| Số dòng | 2 |
| Phương tiện để định vị, vòng ngoài của vòng bi | Không có |
| Kiểu vòng đệm | Vòng trong và vòng ngoài một mảnh |
| Vòng cách | Phi kim |
| Kết cấu của góc tiếp xúc (vòng bi hai dãy) | Lưng đối lưng (O) |
| Kiểu lắp cặp | Không |
| Vòng bi lắp cặp bất kỳ | Không |
| Khe hở trong hướng trục | CN |
| Vật liệu, vòng bi | Thép vòng bi |
| Lớp mạ | Không có |
| Làm kín | Không có |
| Mỡ bôi trơn | Không có |
| Phương tiện để tái bôi trơn | Không có |
| Indicative product carbon footprint to manufacture | 0.45 kg CO2e |
Điều phối
| Trọng lượng tinh của sản phẩm | 0.125 kg |
| Mã eClass | 23-05-08-03 |
| Mã UNSPSC | 31171531 |
Đặc điểm nổi bật Vòng bi SKF 3302 ATN9
- Khả năng chạy tốc độ cao, thích hợp cho nhiều ứng dụng công nghiệp.
- Chịu được tải trọng hướng tâm lớn, tải trục hai chiều và mô-men lật.
- Thiết kế hai dãy bi tiếp xúc góc giúp tăng độ cứng vững, hạn chế rung lắc trục.
- Tiết kiệm không gian lắp đặt, vì chỉ cần 1 vòng bi thay cho cặp vòng bi một dãy lắp đối xứng.
- Lồng nhựa ATN9: giảm ma sát, tăng độ bền và độ êm khi vận hành.
- Tuổi thọ cao nhờ vật liệu thép SKF chất lượng, đáp ứng tiêu chuẩn toàn cầu.
Lợi ích khi sử dụng vòng bi SKF 3302 ATN9
- Vận hành ổn định trong môi trường tải nặng và tốc độ vừa – cao.
- Kéo dài tuổi thọ máy móc, giảm chi phí bảo dưỡng và thay thế.
- Đảm bảo độ chính xác và an toàn cho hệ thống truyền động.
- Dễ dàng thay thế và đồng bộ với nhiều dòng vòng bi SKF khác.
